Automat pakujący typ "XAG-44"

Automat pakujący typ "XAG-44"

Służy do termoformowania kubków z folii (PCV, polistyren, itp.), zamykania folią zakrywającą (termozgrzewalną) poprzez zgrzewanie, wykrawanie i transportowanie napełnionych kubków.

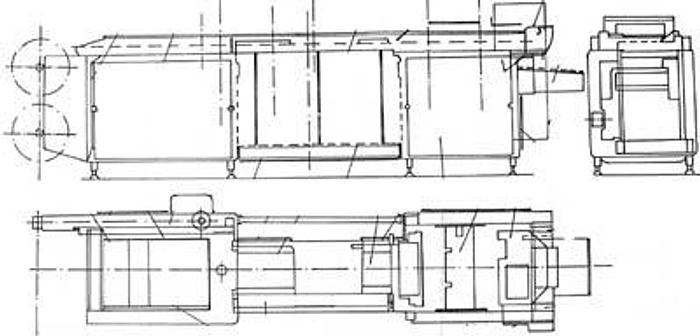

Wymiary gabarytowe (maksymalne):

• Długość – 6.610 mm;
• Szerokość – 2.140 mm;
• Wysokość – 2.185 mm.

Dane techniczne:

• Format kubka (LxW) – 95 x 95 mm;
• Wysokość kubka – 97 mm;
• Folia dolna (na kubki) – PCV lub polistyren;
• Długość matrycy – 315 mm;
• Szerokość matrycy – 230 mm;
• Grubość matrycy – 100 mm;
• Szerokość folii dolnej – 343 mm;
• Grubość folii dolnej – 0,4-0,9-1 mm;
• Folia zakrywająca – termozgrzewalna;
• Szerokość folii górnej – 311 mm;
• Grubość folii górnej – 0,03-0,04 mm;
• Przesuw folii – 206 mm;
• Wydajność – 12-14 taktów;
• Siła docisku stempla – 3.000 N;
• Siła docisku formy na stanowisku formowania – 22.000 N;
• Siła wykrawania – 75.000 N;
• Ciśnienie sprężonego powietrza – 8-10 bar;
• Zużycie sprężonego powietrza – 90 m³/h;
• Zużycie wody chłodzącej – 1,2 m³/h;
• Zasilanie – 3 x 380 V/220 V;
• Moc grzałek – 12,5 kW;
• Moc 4 silników elektrycznych (łącznie z dozownicą) – 5,2 kW;
• Masa – 2.050 kg.

Dozownica do produktów gęstych i półpłynnych.

Jest to urządzenie niezależne, dostawiane do automatu pakującego.

Dozownica posiada 6 tłokowych głowic dozujących z zasobnikiem na produkt.

Dane techniczne dozownicy:

• 6 doz o średnicy – ⌀ 70 mm każda;
• głębokość dozy – 130 mm.

Wymiary gabarytowe dozownicy:

• długość – 1.100 mm;
• szerokość – 1.200 mm;
• wysokość – 1.850 mm.

Wymiary gabarytowe zasobnika:

• długość – 900 mm;
• szerokość – 380 mm;
• głębokość – 460 mm.
