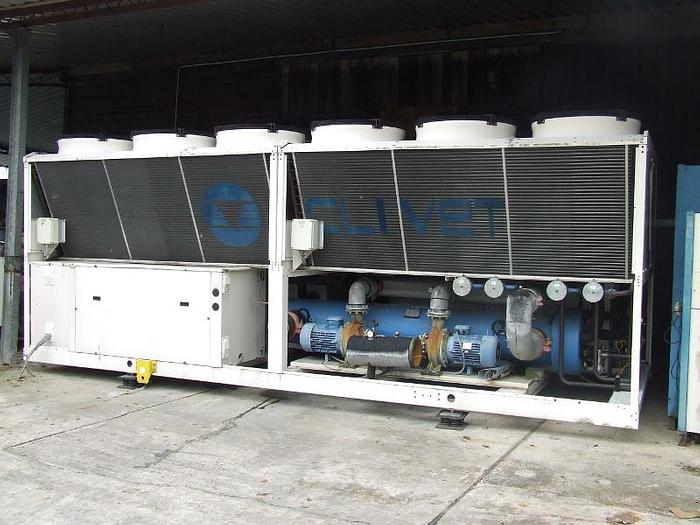

Agregat wody lodowej firmy "Clivet"

Agregat wody lodowej firmy "Clivet"

Dane techniczne: - Producent – "CLIVET"; - Typ - WSAT-XSC270J.

> Chłodzenie:

- Maksymalna wydajność chłodnicza – 692 kW; - Pobór maksymalny mocy elektrycznej sprężarek – 229 kW; - Całkowity maksymalny pobór mocy elektrycznej – 251 kW.

> Sprężarki:

- Typ – SCROLL; - Ilość – 10 szt; - Ilość stopni regulacji wydajności – 10; - Ilość obiegów czynnika – 4.

> Parownik:

- Typ wymiennika – PHE; - Przepływ maksymalny czynnika – 33,1 l/s; - Spadek ciśnienia – 62 kPa; - Pojemność czynnika – 207 l.

> Wentylator skraplacza:

- Typ wentylatorów – AX; - Ilość wentylatorów – 12; - Nom. Przepływ powietrza – 68393 l/s. Specyfikacja urządzenia: > Sprężarka:

Sprężarka typu Scroll wyposażona w zabezpieczenie termiczne silnika oraz zabezpieczenie

przed nadmierną temperaturą gorącego gazu. Zamocowana na gumowych wibroizolatorach

i napełniona olejem. Grzałka oleju jest automatycznie uruchamiana po wyłączeniu sprężarki

w celu niedopuszczenia czynnika oleju.

> Konstrukcja:

Konstrukcja z ocynkowanej blachy stalowej oraz lakierowane osłony zewnętrzne z blachy

aluminiowej zapewniają maksymalną odporność na warunki atmosferyczne. Równomierny

rozkład masy gwarantuje sztywna rama nośna wykonana z ocynkowanych i malowanych

kształtowników. Rama posiada otwory ułatwiające podnoszenie i uziemienie urządzenia.

> Parownik:

Lutowany mosiądzem płytowy wymiennik bezpośredniego odparowania ze stali nierdzewnej

AISI 316 o dużej powierzchni wymiany ciepła. Wyposażony w zewnętrzną izolacje cieplną i

przeciwkondensacyjną. Dwa niezależne obiegi wody/freonu w układzie przeciwprądowym

dla optymalizacji wymiany ciepła. Wyposażony w presostat różnicowy po stronie wodnej i

grzałkę przeciwzamrożeniową zapobiegającą ryzyku oblodzenia.

> Skraplacz:

Wykonany z ułożonych w układzie przestawnym miedzianych rurek połączonych z

aluminiowymi lamelami. Wyposażony w pomocniczy obieg dochładzający, który zapewnia

odpowiednie zasilanie czynnikiem zaworu rozprężonego.

> Wentylator:

Wentylator osiowy z wyprofilowanymi sierpowo aluminiowymi łopatkami z rozpraszaczami

zawirowań na końcach. Napędzany bezpośrednio trójfazowym silnikiem z zewnętrznym

wirnikiem i zabezpieczeniem termicznym. Stopień ochrony IP54. Zabudowany w

aerodynamicznie ukształtowanej w formie dyszy obudowie w celu zwiększenia sprawności i

obniżenia poziomu hałasu. Wyposażony w osłonę zabezpieczającą.

> Obieg chłodniczy:

Urządzenia posiadają niezależne obiegi chłodnicze, każdy wyposażony w:

Filtr odwadniacz z wymiennym wkładem; Wzierniki ze wskaźnikiem wilgoci; Elektroniczny zawór rozprężny; Prestostat wysokiego ciśnienia; Prestostat niskiego ciśnienia; Zawór bezpieczeństwa niskiego ciśnienia; Zawór bezpieczeństwa wysokiego ciśnienia; Zawór odcinający na tłoczeniu sprężarki.
