Линия для розлива пюреобразных соков на основе моркови в бутылки - производительность до 5000 бутылок/час - 0,33 л

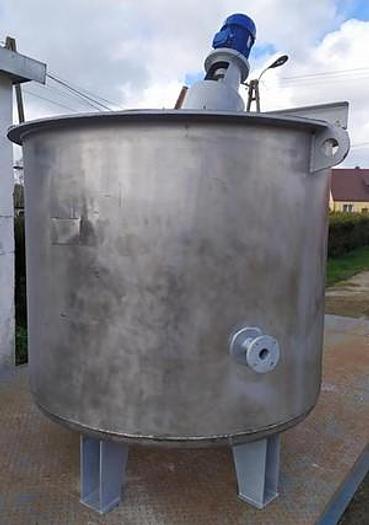

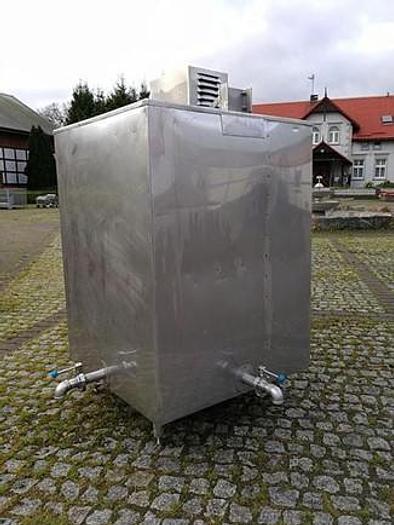

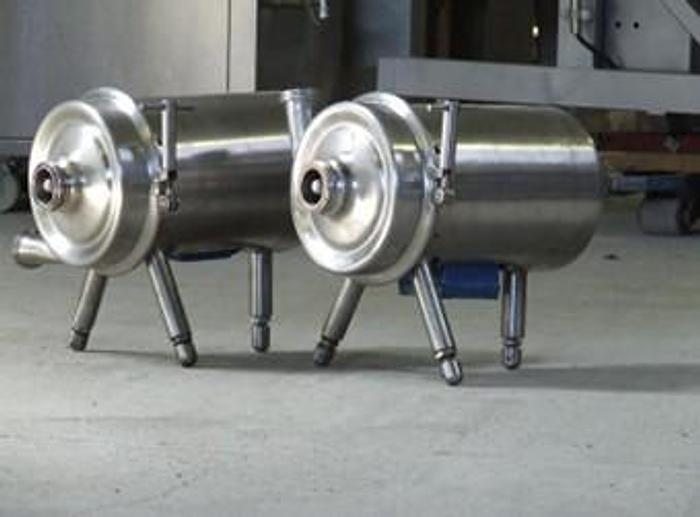

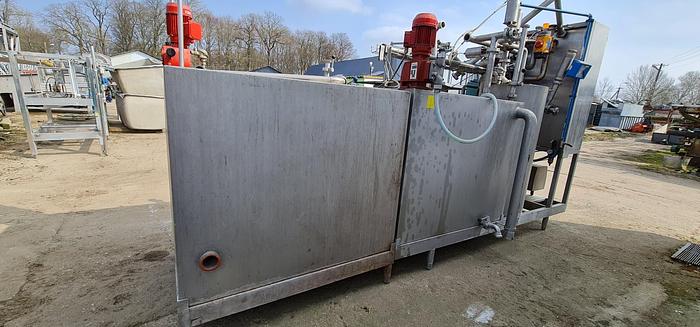

Линия по розливу соков-пюре на основе моркови в бутылках - производительность до 5000 бут/час - 0,33 л. Станция мойки CIP 1. Станция CIP-моек – Tetra Pak: Размеры: * Общая длина (станция с одним баком) – 2480 мм; * Общая ширина – 1300 мм; * Общая высота – 2100 мм. Технические данные: * Производитель станции – Tetra Pak, Лунд, Швеция. * Главный циркуляционный насос: - Производитель – Альфа-Лаваль, LKM A/S, Кодинг, Дания; - Тип – ССС 1,162 4 кВт *Год производства - 1995. * Теплообменник: - Альфа-Лаваль - Тип – М6-МФМ - Год производства – 1995. - Макс. Рабочее давление – 10 бар * Шкаф управления с полной автоматизацией; * Управление – контроллер Alfa-Laval SattCon05 Slimline; * Распределение управления через клапанный остров на пневмоуправляемые клапаны; * Водные цистерны: - Количество – 2 шт. - Размеры резервуара – 980 мм х 1200 мм х 990 мм. - Объем бака – около 1100 л. * Смесительные насосы: - Производитель – BRAN+LUEBBE, Германия; - Тип – ДС 200/144 - Производительность – 200л/ч - Макс. рабочее давление – 10 бар. * Бак для чистящего средства: - Габариты – высота 1610, диаметр – 480 мм; - Объем – около 180 литров. 2. Резервуар для чистой воды для промывки – емкость. 1000 л; Прямоугольный резервуар из нержавеющей стали со смесителем, изоляционная рубашка и змеевик, емкость 1057 л Внешние размеры: * Длина – 1180 мм; * Ширина – 1180 мм; * Высота – 1600 мм. Внутренние размеры: * Длина – 885 мм; * Ширина – 885 мм; * Высота – 1350 мм. Технические данные: Общий объем – 1057 л. II. Линия приготовления сиропов, приготовления и пастеризации соков; 3. Бачок для сиропа со мешалкой; Бойлер из нержавеющей стали со змеевиком для нагрева или охлаждения смешанного сырья. Размеры: * Общая ширина – 1500 мм; * Общая высота – 2400 мм. Технические данные: * Вес – 540 кг; * Общая емкость котла – 1,85 м3; * Рабочий объём котла – 1,3 м3; * Тип ТЗА 33 Спомаш Плешев; * Пропеллерный миксер; * Привод смесителя - двигатель - 1,5кВт - 950 об/мин; * Рабочее давление пара в змеевике - 3 атм; * Овально-коническое дно – нижний слив. 4. Смесительный бак; Резервуар для хранения и обработки с тихоходным рамным смесителем и рубашкой нагрева и охлаждения. с теплоизоляцией, вместимость 2500 литров Размеры: * Диаметр – Ø 1,670 мм; * Высота – 2700 мм. Внутренние размеры бака: * Диаметр – Ø 1400 мм; * Глубина – 1800 мм. Технические данные: * Емкость – 2500 л; * Миксер рамный, тихоходный; * Верхний люк; * Наклонное дно; * Нижний сливной клапан * Подключение воды к рубашке отопления и охлаждения – труба с резьбой. 5. Буферная емкость со мешалкой – емкость 4000 л; Резервуар горизонтальный типа ФК-40 емкостью 4000 л. Размеры: * Общая длина – 2460 мм; * Общая высота – 2300 мм; *Диаметр резервуара – 1750 мм. Технические данные: * Емкость – 4000 л; * Мощность двигателя привода смесителя-редуктора - 0,6 кВт - 1440 об/мин; * Вес – 1060 кг. 6. Трубчатый пастеризатор; Трубчатый пастеризатор - «ВПА 8» Применяется для нагревания (стерилизации) пюре и концентратов. овощи и фрукты при температуре 40 – 90°С. Технические данные: * Рабочее давление пара – 1,5 атм; * Температура пара - 126°С; * Температура процесса - 95°С; * Паропотребность – 200 – 300 кг/час; * Емкость промежуточного бака – 630 дм3; * Емкость барокамеры – 130 дм3; * Производительность – 1500 кг/час; * Вес нетто – 815 кг; * Вес во время эксплуатации – 1450 кг; * Детали, контактирующие с продуктом – кислотостойкая сталь; * Остальные детали – углеродистая сталь. Назначение и диаметр заглушек на рисунке выше: * Подача продукта – 50 мм; * Пароотвод – 25 мм; * Отвод конденсата – 25 мм. 7. Трубчатый контейнер: Трубчатый держатель – нержавеющая сталь Размеры * Длина – 1.530 мм; * Ширина – 380 мм; * Общая высота – 1400 мм; * Рабочая высота - 1.030 мм. Технические данные: *Пропускная способность – 10 000 л/ч; * Емкость – 77 или 87 л; * Время удержания – 31,6 с; * Тип – РХ 25; * Год выпуска – 1983 или 1986; * 8 уровней труб диаметром 65 мм; 8. Деаэратор; Наклонный деаэратор Размеры: * Общее сечение деаэратора - Ø 800 мм; * Высота – 1750 мм. Технические характеристики: * Вакуум - макс. 960 гПа; * Рабочий вакуум – 200 – 300 гПа; * Производительность – 5000 л/ч; * Рабочий объем бака – 270 л; * Расход охлаждающей воды – 200 л/ч; * Напряжение питания лампы – 24 В; * Электропитание – 1,5 кВт; * Макс. температура дегазации - 80°С. 9. Гомогенизатор; Гомогенизатор "Rannie" Homo - микрофон Размеры: * Длина – 1.380 мм; * Ширина – 860 мм; * Высота – 1200 мм. Технические данные: * Двигатель: - Мощность – 11 кВт; - Обороты - 970 об/мин; * Рабочее давление - до 250 атм; * Грузоподъемность – до 2,5 тонн. 10. Насосы – 3 шт; Насос «ГА13» Размеры: * Длина – 450 мм; * Ширина – 300 мм; * Высота – 370 мм. Технические данные: * Мощность двигателя – 1 кВт – 2900 об/мин; * Производительность – 16 000 л/ч. III. Линия розлива соков, линия формирования и упаковки соков 11. Мойка бутылок; Мойка закрытой упаковки (банки, баночки, стаканчики и т.п.) с сушкой Размеры: * Общая длина – 3.050 мм; * Общая ширина – 1180 мм; * Общая высота – 2100 мм. Технические данные: * Ширина ленты – 200 мм; * Плавная регулировка скорости ленты; * Изготовлен из: полностью нержавеющей стали. 12. Устройство подогрева парового баллона; Размеры: * Общая длина: 2800 мм; * Общая ширина: 700 мм; * Общая высота: 1700 мм. Технические данные: * Свет входных/выходных ворот: 330 мм/190 мм; * Подключение к водопроводу; * Регулируемый по ширине конвейер с двумя клиновыми ремнями; * Привод конвейера – мотор-редуктор; * Насос циркуляции воды; * Сетчатый фильтр; *Паровое водяное отопление. 13. Машина для розлива сока в бутылки; Разливочная машина «ЛАБ 4» Машина используется для розлива пищевых продуктов, например, молока, концентрированных соков, пюре, и т. д. для бутылок или контейнеров вместимостью 250, 500, 1000 см³. Размеры: * Длина – 1400 мм; * Ширина – 1100 мм; * Высота – 2.060 – 2.120 мм. Технические данные: * Диапазон регулировки производительности – 1800 – 3600 бут/час; * Количество наливных устройств – 10; * Привод упаковочной машины – электродвигатель; * Мощность Вт=0,75 кВт; * N = 1400 Ед/мин; * Емкость наполненных бутылок – 250, 500, 1000 см³. 14. Укупорочная машина; Машина укупорочная для банок «ТВИСТ-ОФФ» тип ЗСГ-1, «ТРЭПКО» (УНИПАК) Размеры: * Общая длина – 2800 мм; * Ширина – общая – 1.050 мм; * Общая высота – 2260 мм. Технические данные: * Производительность - 3500 - 7000 шт/час; * Диапазон диаметров банок – 50-130 мм; * Диапазон высоты банок – 60-250 мм; * Диапазон диаметров крышки – 52-94 мм; * Вес – около 1000 кг; * Электропитание - 220В/380В - 50Гц - 1,87кВт; * Паропотребность – 30-50 кг/час; * Давление пара – 0,2 – 0,4 МПа; * Водопотребность - 100 л/ч. 15. Спрей-пастеризатор; Пастеризатор погружной и распылительный - «НИКО» Размеры: * Общая длина – 9500 мм; * Рабочая длина – 9.000 мм; * Рабочая ширина ленты – 1,165 мм; * Общая ширина ленты – 1240 мм; * Общая ширина пастеризатора без подающего и приемного конвейера - 1600 мм; * Общая ширина с подающим и приемным конвейером – 2400 мм; * Высота пастеризатора без мотор-редуктора - 1500 мм + высота мотор-редуктора 700 мм. Технические данные: * Паровая мощность – открытая система; * Расход пара при пуске – 400 – 500 кг/ч; * Расход пара при работе – 200 – 600 кг/ч; * Терморегуляция подачи пара с одновременным контролем температуры воды; * Емкость бака пастеризатора – около 3000 л; * Плавная регулировка скорости ленты; * Распылительный насос предварительного нагрева и предварительного охлаждения — двигатель — мощность 2,2 кВт — 1440 * Ед/мин; * Насос распылительный пастеризационный - двигатель - мощность 2,2 кВт - 1440 об/мин; * Двигатель ременного привода с плавной регулировкой скорости - мощность 0,25 кВт - 680 об/мин, выходная скорость. * - 0,6-3,3 Ед/мин; * Приводной двигатель загрузочного ремня - мощность 0,55 кВт - 1440 об/мин. (скорость ленты * постоянный); * Двигатель ременного привода разгрузки - мощность 0,55 кВт - 1440 об/мин. (скорость ленты * постоянный); * Производительность по банкам 0,9л - 1200 шт/час (при общей пастеризации 30 минут); * Имеет 4 раздела; * Секция подогрева – 600 мм – распыление. * Собственная секция пастеризации – 5000 мм – распыление и погружение; * Секция предварительного охлаждения – 2100 мм – распыление; * Секция охлаждения - 650 мм - опрыскивание колодезной водой или водой с внешним охлаждением; * Пассивная зона на входе – 290 мм; * Пассивная зона на выходе – 360 мм. 16. Сушилка для бутылок; СУШИЛЬНЫЙ ТУННЕЛЬ TS 800/3/ST для упаковки после мытья, например, консервов в банках, банках и т. д. Размеры: * Длина – 3460 мм; * Ширина – 1450 мм; * Высота – 1700 мм. Технические данные: *Производитель - ПОЛИМЕТ Збигнев Полит, Тывония, Польша; * Год производства – 2019; *Нет. серийный номер – 2092019-ТС8-3; * Ширина ленты – 800 мм; * Длина ленты – 3450 мм; * Плетеная лента из нержавеющей стали; * Ремень с приводом от мотор-редуктора; * Контролируемая скорость ленты – 0,5 – 10 м/с; * Длина зоны нагрева – 2530 мм; * Зона нагрева разделена на 3 независимые зоны; * Каждая зона контролируется отдельно и питается от отдельной фазы; * Воздуховод с вентиляционным патрубком и клапаном вдоль топки; * Электропитание – 3 х 230 В; * Потребляемая мощность – 15 кВт; * Максимальная рабочая температура – 180 ̊С. 17. Этикетировочная машина; Этикетировочная машина автоматическая - «ECA 06» Машина используется для нанесения этикеток на цилиндрические контейнеры, такие как бутылки, банки, консервные банки и т. д. Размеры: * Длина – 2.500 мм; * Ширина – 900 мм; * Высота – 1170 – 1320 мм; Технические данные: * Производитель – PZL Świdnik; * Тип – ЭКА 06; * Высота конвейерной ленты перрона от земли – 950 – 1100 мм; * Производительность – 3000, 4000, 6000 упаковок/час; *Диаметр упаковки - мин. 50 – 100 мм, до 90 мм – проклейка по всему периметру; * Высота приклейки от низа упаковки – 5 мм; * Длина этикетки – 70 – 290 мм; * Электродвигатель – СФ 90 С4; 1,1 кВт, 1415 об/мин. * № – 1381; * Вес – 512 кг. 18. Узел формирования и упаковки упаковки; Машина БАТ-ФОРУМ для формовки в пакеты и фольгирования. Размеры: * Ширина – 2400 мм; * Глубина – 1550 мм; * Высота – 2100 мм. Технические данные: *Производитель – BAT FORUM, ПОЛЬША. * Текущее оборудование позволяет создать пакет со следующими параметрами: * Количество рядов контейнеров – 3; * Макс. ширина упаковки – 230 мм; * Максимальная высота упаковки – 345 мм; * Максимальная длина упаковки – 400 мм, * Ширина ленты подачи контейнеров – 250 мм; * Конструкция ленты подачи – модульная, изготовлена из пластика. * Длина нагревательной полосы – 700 мм; * Длина нижнего и верхнего роликов подачи фольги – 770 мм; * 2 привода подающих роликов фольги и 2 привода конвейера - общая мощность около 1 кВт. * Приводы перемещения пакета к нагревательной полосе, перемещения нагревательной ленты и прижима - пневматические; * Регулировка ширины, длины и высоты упаковки – ручная; * Управление – электронное; * Исполнение: - Рама – окрашенная углеродистая сталь; - Крышки – окрашенная углеродистая сталь, нержавеющая сталь; - Перегородки, разделяющие контейнеры на ряды - нержавеющая сталь; - Крышки камеры фольгирования - сетчатые фильтры из плексигласа и лакированной углеродистой стали. 19. Термоусадочный туннель упаковки; Размеры: * Ширина: 970 мм; * Длина: 3000 мм; * Высота: 1680 мм; Технические данные: * Польское производство * Длина камеры нагрева – 1100 мм; * Высота входа в камеру нагрева – 398 мм; * Общая ширина входа в камеру нагрева – 595 мм; * Ширина устанавливаемой нержавеющей ленты – 530 мм; * Скорость подачи ленты регулируется инвертором ABB. * Нижние, верхние и боковые нагреватели. * Конвекционные вентиляторы: нижний и верхний (мощность 0,06 кВт) * Охлаждающий вентилятор: горизонтальный с регулируемым направлением потока. * Изготовлен из: рама – углеродистая сталь, корпус – нержавеющая сталь. 20. Паллетоупаковщик; Паллетоупаковщик "ГЕМА" Размеры: * Общая длина: 2400 мм; * Общая ширина: 1500 мм; * Общая высота: 3200 мм. Технические данные: * Диаметр паллетной платформы: 1500 мм.
