20-ПОЗИЦИОННАЯ ЛИНИЯ ДЛЯ ВРУЧНУЮ ПОДАЧУ СЫРЬЯ ОВОЩЕЙ, ФРУКТОВ И Т.Д. ДЛЯ УПАКОВКИ РАЗЛИЧНЫХ РАЗМЕРОВ И ВЕСА БАНКИ, БАНКИ, ПЛАСТИКОВАЯ УПАКОВКА

20-позиционная линия для ручного нанесения сырья

(овощей, фруктов и т. Д.) В тару (банки, жестяные банки,

пластиковые контейнеры) различных размеров и веса Линия состоит из: а)

два независимых модуля, каждый со стационарной столешницей

(нержавеющая) шириной 150-200 мм, совмещенной с подвижный

конвейер (ПУ) сырья шириной 150-200 мм,питаемый сырьем,

подаваемым из бункера (со специальным адаптированный

(нержавеющий)бункер для приема сырья из ящиков-поддонов

или другой тары и его разделения сырье для двух конвейеров) - добавлено в модули; б)

противодействующий подвижный пластинчатый конвейер (КО или ПЭ)

шириной 82 мм с рельсами, регулируемыми по Ширина 120 мм, изготовлена

из закрытых профилей, устойчивых к давлению пустых упаковок (заказываются

пустые упаковки поворотные столы, обслуживаемые конечной рабочей станцией); в)

между двумя идентичными (симметричными) модулями установить независимый

пластинчатый конвейер (КО или РЕ) сбор заполненных пакетов с рабочих станций.

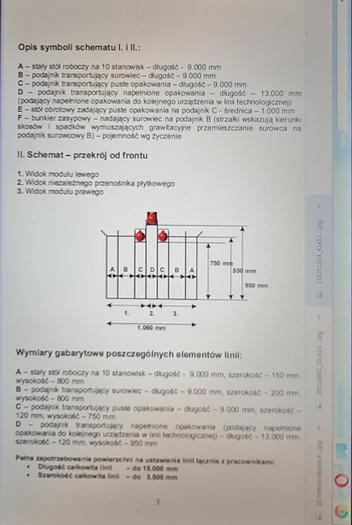

Описание условных обозначений схемы I. и II .: А - рабочий стол неподвижный на 10 позиций - длина - 9.000 мм; Б - питатель для транспортировки сырья - длина - 9.000 мм; C - конвейер для транспортировки пустых пакетов - длина - 9.000 мм ; D - питатель, транспортирующий заполненные пакеты - длина - 13000 мм ;

(подача заполненных пакетов к следующему устройства в технологической линии); E - поворотный стол подачи пустых пакетов в питатель C - диаметр - 1000 мм; F - загрузочный бункер - отправка сырья в питатель B (стрелками указаны

направления уклонов и откосов;гравитационное движение сырья к питателю сырья B) - мощность по запросу. Схема - вид спереди: 1. Вид на левый модуль; 2. Вид на независимый пластинчатый конвейер; 3. Вид правого модуля 750 мм A B C D C B A 800 мм 950 мм 1. 2. 3. 1.060 мм. Габаритные размеры отдельных элементов линии - А - рабочий стол фиксированный на 10 позиций: - длина - 9.000 мм; - ширина - 150 мм; - высота - 800 мм. Б - питатель, транспортирующий сырье: - длина - 9.000 мм; - ширина - 200 мм; - высота - 800 мм. С - конвейер для транспортировки пустых пакетов: - длина - 9.000 мм; - ширина - 120 мм; - высота - 750 мм. D - устройство подачи, транспортирующее заполненные пакеты

(подача заполненных пакетов к следующему устройству в линии

технологический): - длина - 13000 мм; - ширина - 120 мм; - высота - 950 мм. Требуемое пространство для установки линии, включая сотрудников: • Общая длина линии - до 15 000 мм; • Общая ширина линии - до 3500 мм.
